Máquina bobinadora de bobinas de baja tensión
La bobinadora de baja tensión es un equipo especializado para el bobinado de las bobinas de baja tensión de los transformadores. En los equipos eléctricos, el lado de baja tensión suele presentar las características físicas de "baja tensión, alta corriente", lo que requiere el uso de materiales conductores con una gran sección transversal para soportar la alta corriente. La bobinadora de baja tensión BEST™ es una máquina de bobinado de alta resistencia diseñada específicamente para manejar estos cables de alta resistencia (tanto redondos como planos).
Máquina bobinadora de bobinas BEST™ LV
BEST™ es un fabricante profesional de máquinas bobinadoras de transformadores de baja tensión, dedicado a la investigación, el desarrollo y la fabricación de equipos de bobinado para transformadores de distribución y transformadores de alta tensión. Es reconocido por su "alto par", "alta rigidez" y "personalización no estándar", y sus máquinas bobinadoras de transformadores de alta resistencia y bobinadoras verticales representan el segmento 35% del mercado chino de bobinado de baja tensión. En 2025-2026, BEST™ fue reconocido como uno de los mejores proveedores de Schneider Electric China.
Bobinado manual de la bobina
Bobinado de alta resistencia

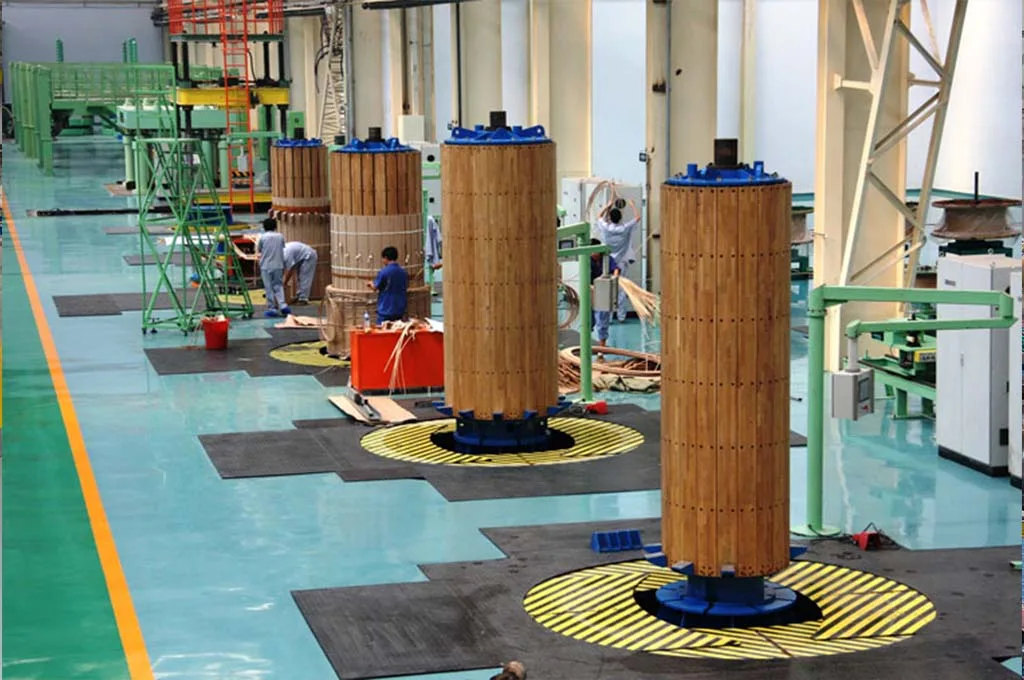

Bobinado vertical
Puntas BEST™
Si el nivel de tensión del transformador es >35kV, consulte nuestra Máquina bobinadora de transformadores de alta resistencia o máquina de bobinado vertical. Si el nivel de tensión del transformador es <35kV y la corriente de un solo lado es >200A, consulte nuestra Máquina bobinadora de láminas múltiples. También puede ponerse en contacto con nuestro ingeniero técnico. Señor Robin para soporte de preventa.
características
La bobinadora de baja tensión BEST™ resuelve a la perfección los problemas de holgura, solapamiento y tensión desigual en el bobinado de cables gruesos y planos, gracias a su excelente par de torsión del husillo, su robusta rigidez y su inteligente sistema de disposición de cables de alta resistencia. Es especialmente eficaz para procesos complejos que implican el bobinado de materiales conductores de gran sección, como cables redondos individuales de gran sección y cables de cobre planos y gruesos, así como el bobinado de múltiples conductores en paralelo. Mediante un potente accionamiento mecánico y un sistema de control preciso, este equipo garantiza que cada vuelta de la bobina de alta resistencia esté dispuesta de forma precisa y ordenada, lo que la convierte en una herramienta esencial para la fabricación de componentes de núcleo de transformador de alta calidad.
- Alto par motor y alta rigidez.
- Control de estabilidad y seguridad a baja velocidad.
- Sistema de control de tensión de alta resistencia.
- Sincronización y planitud de múltiples bobinados paralelos.
Parámetros técnicos
| Modelo | WR-05 | WR-1 | WR-2 | WR-3 |
| Carga máxima | 500 kg | 1000 kg | 2000 kg | 3000 kg |
| Velocidad del husillo | 0-200 rpm | 0-150 rpm | 0-100 rpm | 0-60 rpm |
| Altura radial máxima | 850 mm | 850 mm | 900 mm | 1100 mm |
| Longitud axial máxima | / | 1500 | 1600 | 2500 |
| Gama de ejes telescópicos | 0-150 mm | 0-150 mm | 0-150 mm | 0-150 mm |
| Fuerza | 3 kW | 4 kW | 5,5 kW | 7,5 kW |
Soporte no estándar
Los modelos mencionados anteriormente son equipos estándar. Nuestro equipo puede ampliar modularmente el equipo estándar en función de los procesos específicos de bobinado de transformadores y los requisitos de eficiencia de la línea de producción para lograr una personalización flexible y no estándar, de modo que se cumplan las estrictas condiciones de personalización de bobinados de alta tensión para diferentes fabricantes de transformadores.
Actualizaciones opcionales
- Soporte de desembolso motorizado activo
- Controlador de tensión neumático/servo
- Alisador multidireccional de alta resistencia
- Sistema de autoguiado servo de alto empuje
- Rodillos compactadores neumáticos/hidráulicos
- Soporte de tensión para papel aislante
- Exportación de datos de almacenamiento y producción de recetas
- Operación y mantenimiento remotos y (IoT)
- Interfaz de usuario multilingüe
Contáctanos por WhatsApp +86-15552598879 para soporte técnico o personalización.
