เครื่องพันขดลวดหม้อแปลงไฟฟ้า

ตลอด 20 ปีที่ผ่านมา ทีมเทคโนโลยีการพันลวดหม้อแปลงของเราได้ทำงานอย่างใกล้ชิดกับผู้ผลิตหม้อแปลงกว่า 60 รายทั่วโลก เพื่อพัฒนาอุปกรณ์พันลวดสำหรับหม้อแปลงแรงดันปานกลาง/ระบบจำหน่าย และหม้อแปลงแรงดันสูง ทีมเทคโนโลยี BEST™ สามารถปรับแต่งเครื่องพันลวดให้เหมาะสมกับกระบวนการผลิตหม้อแปลงเฉพาะด้านได้ รวมถึงเครื่องพันลวดหม้อแปลงแรงดันสูงสำหรับแรงดันปานกลาง/ระบบจำหน่าย เครื่องพันลวดหม้อแปลงสำหรับงานหนัก และเครื่องพันขดลวดหม้อแปลงแนวตั้งสำหรับงานพันลวดและขดลวดหม้อแปลงขนาดใหญ่และแรงดันสูงพิเศษ.

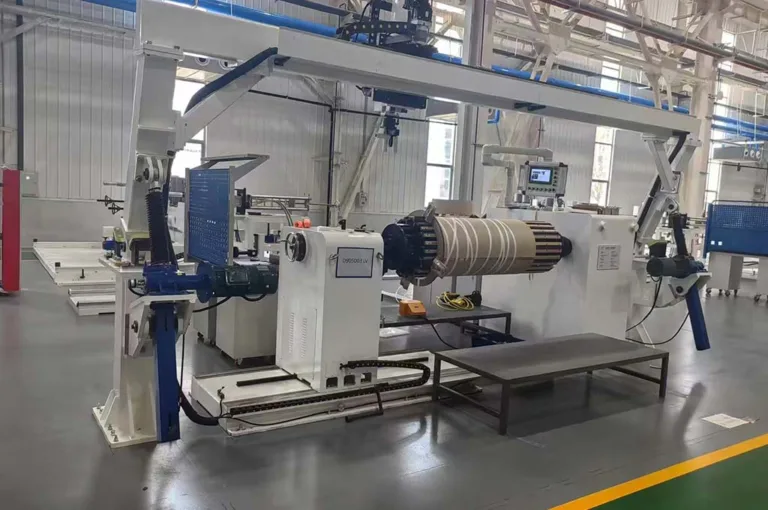

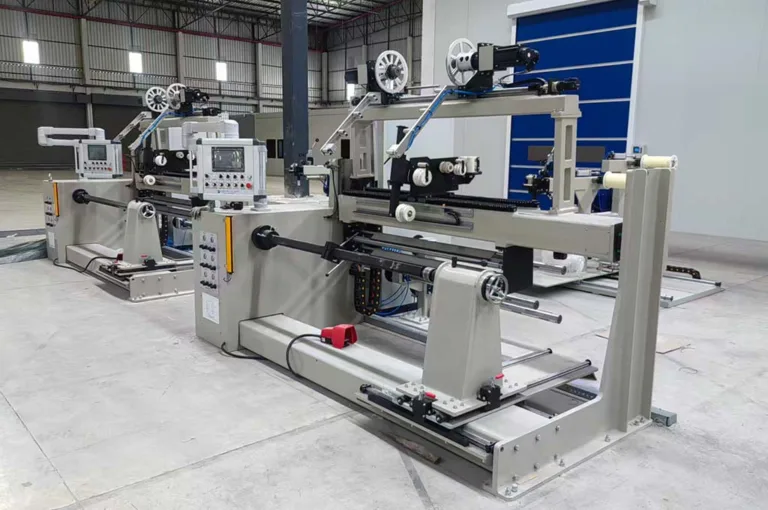

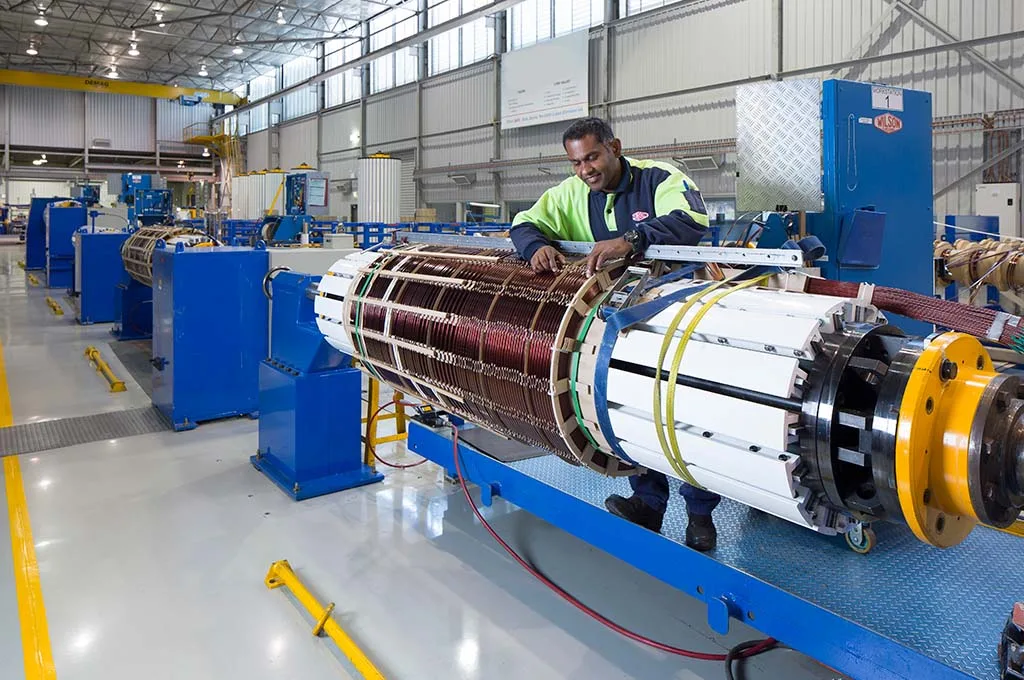

เครื่องพันขดลวดหม้อแปลงแนวนอนรุ่น BEST™ ใช้ฐานเหล็กหล่อที่แข็งแรงทนทานและโครงสร้างรองรับความแม่นยำสูงแบบสองด้าน ให้แรงบิดสูงที่ความเร็วต่ำ พร้อมควบคุมการเบี่ยงเบนของแกนพันขดลวดได้อย่างแม่นยำสูงสุด ทำให้มั่นใจได้ว่าขดลวดทุกขดจะถูกปิดผนึกอย่างสมบูรณ์ เหมาะสำหรับการพันขดลวดแรงดันต่ำของหม้อแปลงไฟฟ้าแบบกระจายกำลัง และการพันขดลวดแรงดันสูงของหม้อแปลงไฟฟ้าแบบแห้ง.

เครื่องพันขดลวดหม้อแปลง BEST™ ht เป็นส่วนประกอบหลักของโรงงานผลิตหม้อแปลง เหมาะอย่างยิ่งสำหรับกระบวนการพันขดลวดหม้อแปลงดังต่อไปนี้:

• หม้อแปลงไฟฟ้าที่ใช้งานได้: หม้อแปลงไฟฟ้าขนาดใหญ่แบบแช่น้ำมัน 10kV, 35kV, 110kV, 220kV และสูงกว่านั้น ขดลวดแรงดันสูงของหม้อแปลงไฟฟ้าแบบแห้งขนาดใหญ่ และเครื่องปฏิกรณ์พิเศษ.
• สายไฟที่ใช้งานได้: สายทองแดงแบนเส้นเดี่ยวที่มีหน้าตัดขนาดใหญ่ ตัวนำแบบหลายเส้นที่พันขนานกัน และสายเคเบิลแบบสลับตำแหน่งอย่างต่อเนื่อง (CTC).
• กระบวนการพันขดลวด: รองรับการพันขดลวดแบบต่อเนื่อง แบบสลับ แบบเกลียว และแบบทรงกระบอกแบ่งส่วนได้อย่างมีประสิทธิภาพอย่างสมบูรณ์แบบ.

เพื่อตอบสนองความต้องการด้านระบบอัตโนมัติและการปรับแต่งของโรงงานผลิตหม้อแปลงไฟฟ้าที่แตกต่างกัน เราจึงนำเสนอส่วนขยายแบบโมดูลาร์ที่หลากหลายสำหรับเครื่องพันขดลวดหม้อแปลงแนวนอน โดยอิงจากเครื่องจักรมาตรฐาน:

• ระบบเลื่อนเซอร์โวสำหรับงานหนัก: ลดการแทรกแซงด้วยมือและเพิ่มความแน่นหนาในการจัดเรียงตัวนำ.
• แท่นจ่ายแรงดึงแบบใช้ลม: รองรับการควบคุมแรงดึงอิสระหลายแกน ออกแบบมาโดยเฉพาะสำหรับการพันลวดหลายเส้น.
• เครื่องคลายม้วนแบบหลายแกน: รองรับการคลายลวดกลมหลายเส้นและลวดแบนหลายเส้น.
• แกนหมุนปรับระดับ: ช่วยลดเวลาในการปรับแกนหมุนได้อย่างมาก เมื่อเปลี่ยนการผลิตระหว่างขดลวดรุ่นต่างๆ.

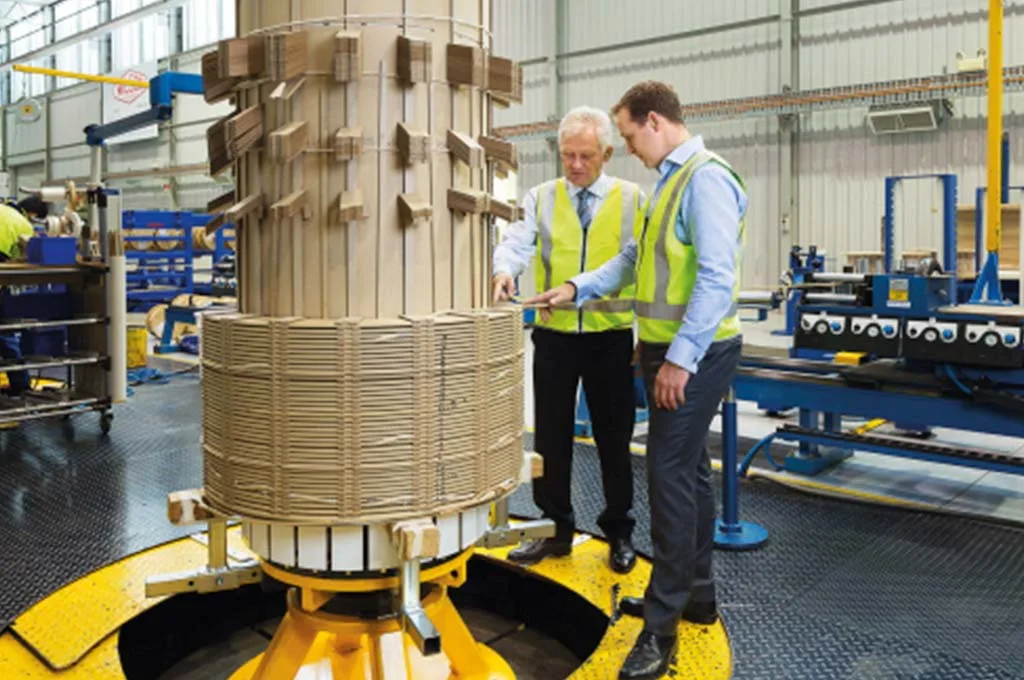

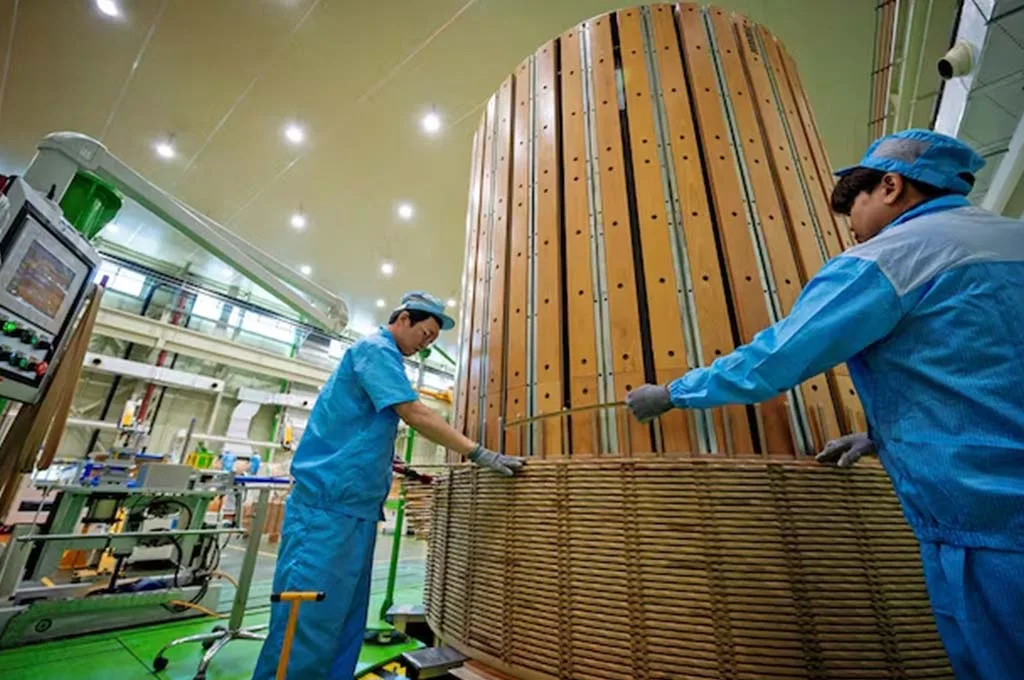

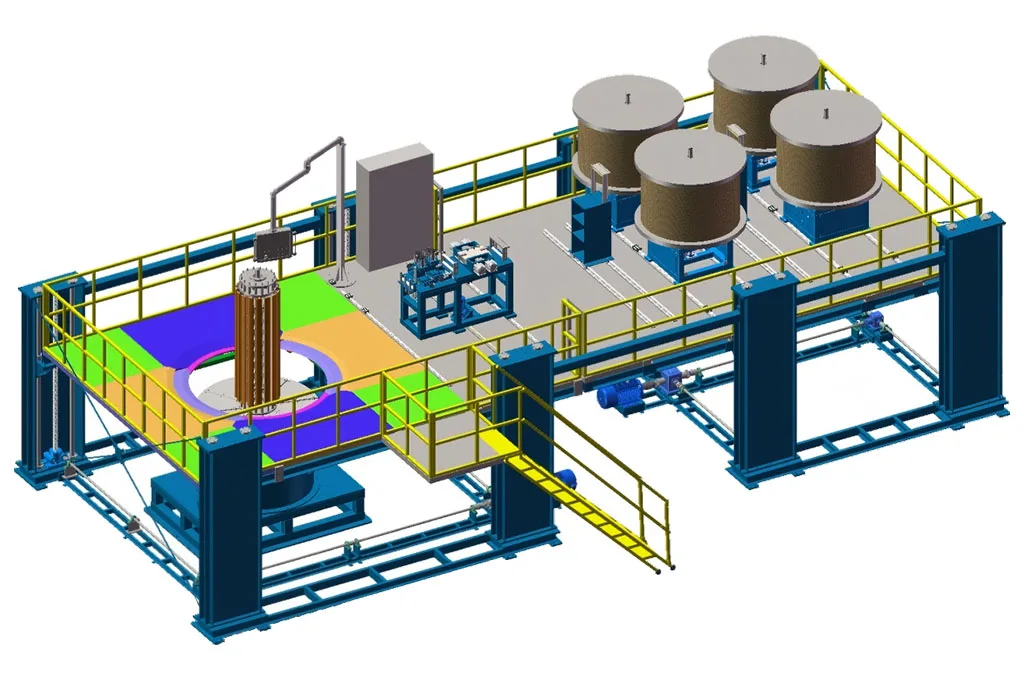

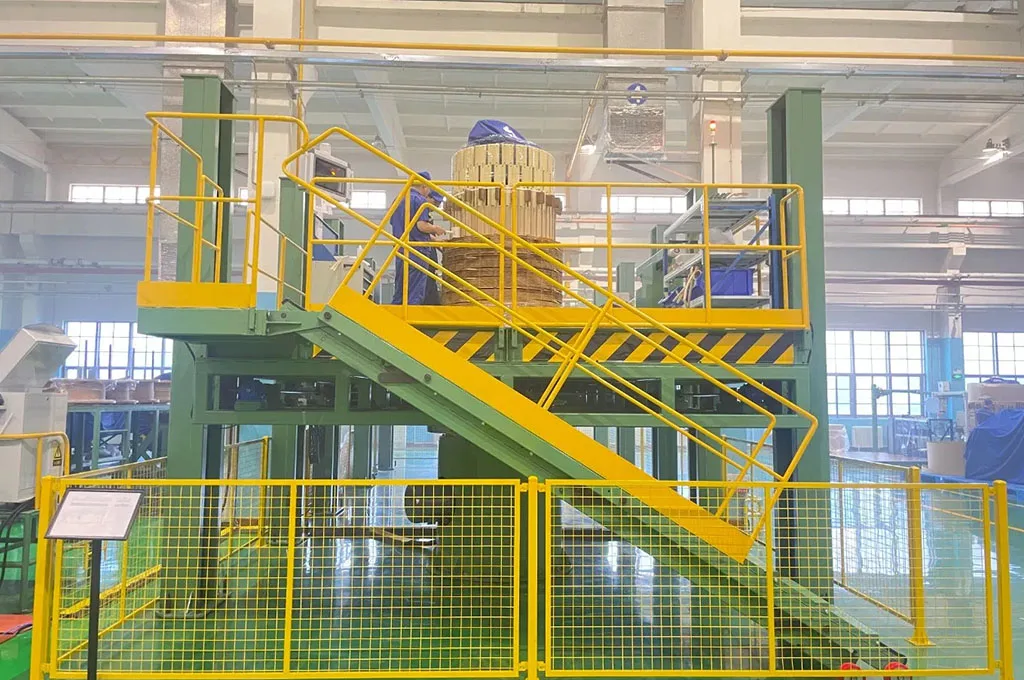

เครื่องพันขดลวดหม้อแปลงแนวตั้ง BEST™ มาพร้อมกับแท่นทำงานอัจฉริยะรูปวงแหวนที่ยกขึ้นและลงอย่างพร้อมเพรียงกับความคืบหน้าของการพันขดลวดแบบเรียลไทม์ ทำให้ผู้ปฏิบัติงานอยู่ในตำแหน่งและมุมมองการทำงานที่ดีที่สุดเสมอ เหมาะอย่างยิ่งสำหรับกระบวนการที่ซับซ้อน เช่น การพันขดลวดที่พันกันยุ่งเหยิงและการพันขดลวดต่อเนื่องที่ต้องมีการวางแผ่นรองเดือยและจัดตำแหน่งตัวนำใหม่บ่อยครั้ง.

• หม้อแปลงไฟฟ้าที่ใช้งานได้: หม้อแปลงไฟฟ้าแรงสูงพิเศษขนาดใหญ่ 110kV, 220kV, 500kV, 800kV และ 1000kV, หม้อแปลงแปลงแรงดันสูงพิเศษ (หม้อแปลงแปลง HVDC) และตัวเหนี่ยวนำแบบขนานขนาดใหญ่.
• สายไฟที่ใช้งานได้: ตัวนำแบบแปลงสภาพ (CTC) คือลวดทองแดงแบนขนาดใหญ่แบบหลายเส้นที่พันขนานกัน.
• กระบวนการผลิตที่เป็นเลิศ: เข้ากันได้ดีเยี่ยมกับระบบขดลวดต่อเนื่องและระบบขดลวดสลับ แผ่นฉนวนที่วางในแนวตั้งช่วยให้การกระจายน้ำมันในช่องทางเดินน้ำมันสม่ำเสมออย่างมาก ป้องกันการลื่นไถลและการเบี่ยงเบน.

เพื่อเพิ่มประสิทธิภาพการพันขดลวดของหม้อแปลงขนาดใหญ่ให้สูงสุด เราขอเสนอโมดูลเสริมระดับอุตสาหกรรมดังต่อไปนี้:

• ระบบจ่ายแรงดึงแบบนิวแมติกหลายแกน: ออกแบบมาเพื่อพันลวดแบนหลายเส้นและตัวนำแบบ CTC ที่สลับตำแหน่งกัน เพื่อให้มั่นใจได้ว่าแรงดึงจะสม่ำเสมอทั่วทุกเส้นลวดอย่างแน่นอน.
• แกนขยายไฮดรอลิก/นิวแมติก: ช่วยเพิ่มความเร็วและความปลอดภัยในการถอดแบบขดลวดขนาดใหญ่ได้อย่างมาก.
• อุปกรณ์ให้ความร้อนและขึ้นรูปเส้นลวดแบบออนไลน์: สำหรับลวดทองแดงที่แข็งและหนามาก การให้ความร้อนและทำให้อ่อนตัวลงก่อนการพันจะช่วยลดความเครียดภายในและป้องกันการคืนตัว.
