Yüksek gerilim bobin sarma makinesi
Yüksek gerilim bobin sarım makineleri, güç transformatörü üretim sektöründe transformatörlerdeki yüksek gerilim bobinlerini sarmak için kullanılan özel endüstriyel ekipmanlardır. BEST™, yarı otomatik, tam otomatik, ağır hizmet ve dikey modelleri kapsayan, transformatör yüksek gerilim bobin sarım makinelerinin profesyonel bir üreticisidir. Yüksek hassasiyetli CNC sarımı ve son derece hassas sabit gerilim kontrolü ile BEST™, yüksek gerilim bobinlerinde radyal deformasyon ve izolasyon arızası riskini ortadan kaldırır.

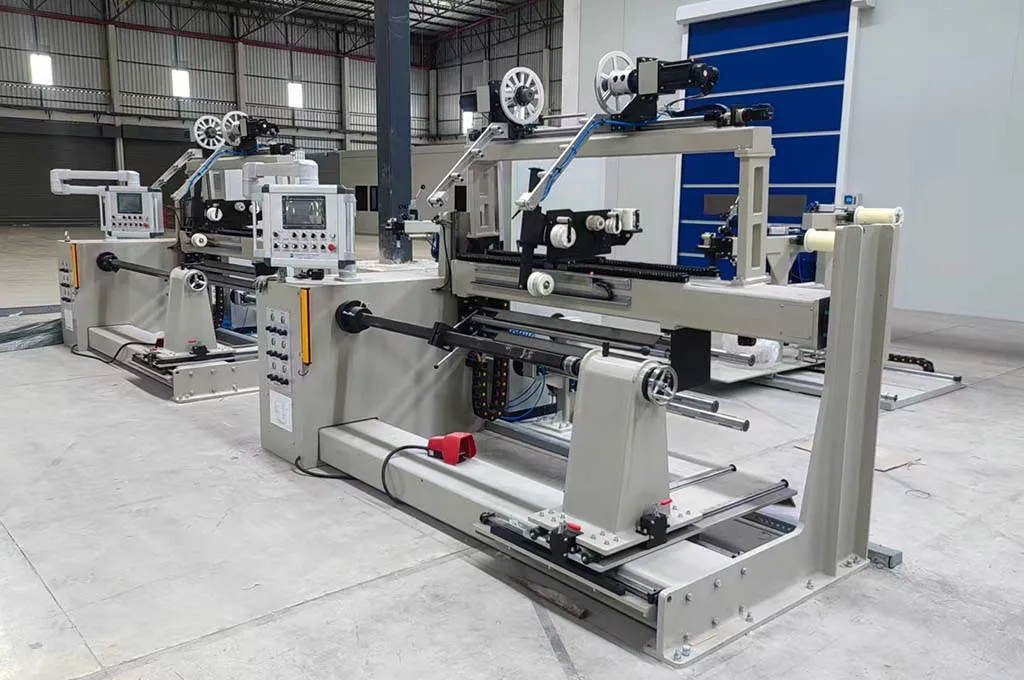

BEST™ Yüksek Gerilim Tel Sarma Makinesi
BEST™ yüksek gerilim bobin sarım makineleri dünya çapında 46 ülke ve bölgede kullanıma sunulmuş olup, 52'den fazla transformatör üreticisine 150'den fazla makine teslim edilmiştir. Ekipmanlarımız piyasa testlerinden başarıyla geçerken, teknik ekibimiz müşterilerin gerçek üretim ihtiyaçlarını anlamak için transformatör üreticilerinin yüksek gerilim bobin sarım üretim hatlarına derinlemesine girdi. Ardından ekipmanın mekanik yapısını ve yazılımını standartlaştırdık, kişiselleştirilmiş fonksiyonları modüler hale getirdik ve farklı transformatör üreticilerinin yüksek gerilim bobin sarım özelleştirme ihtiyaçlarını karşılamak için esnek, standart dışı özelleştirmeyi gerçekleştirdik.

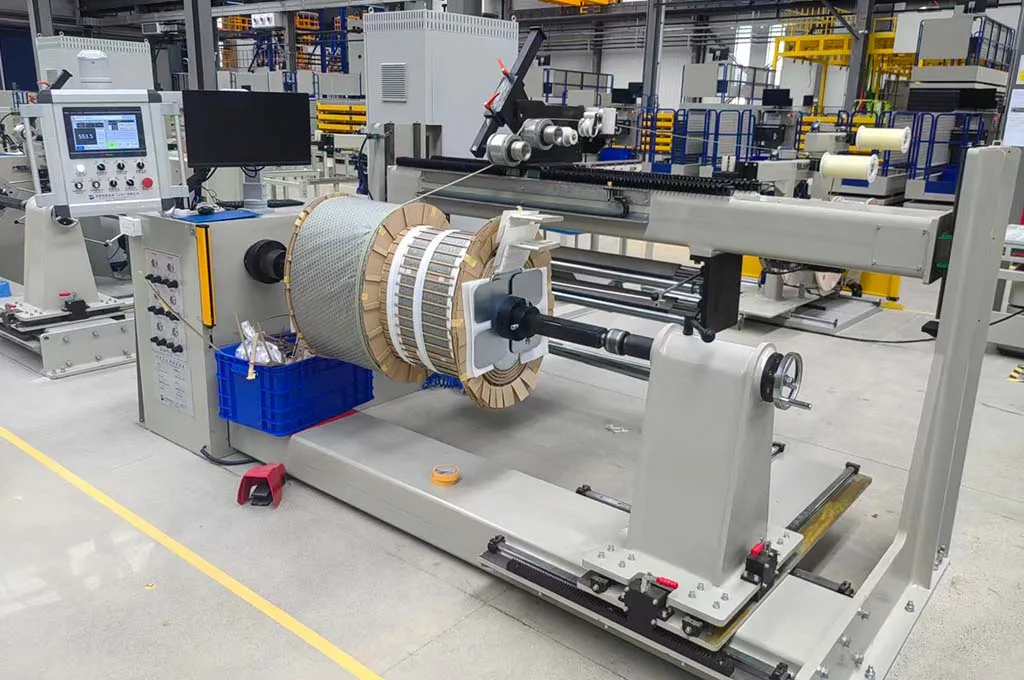

Tek başlı CNC Sarım

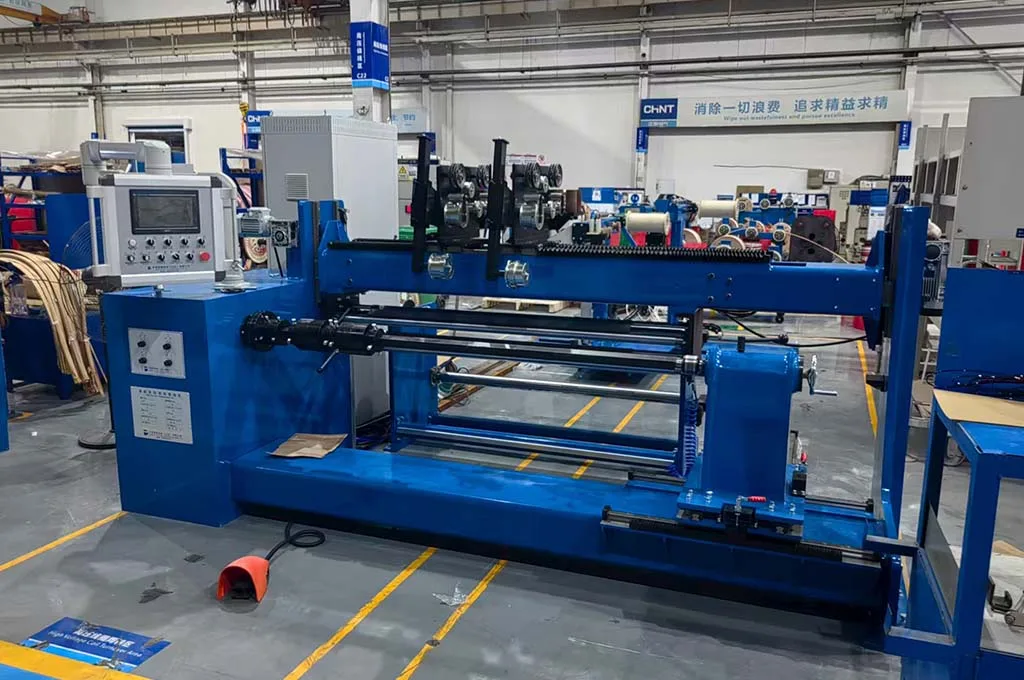

Çift başlı CNC sarım

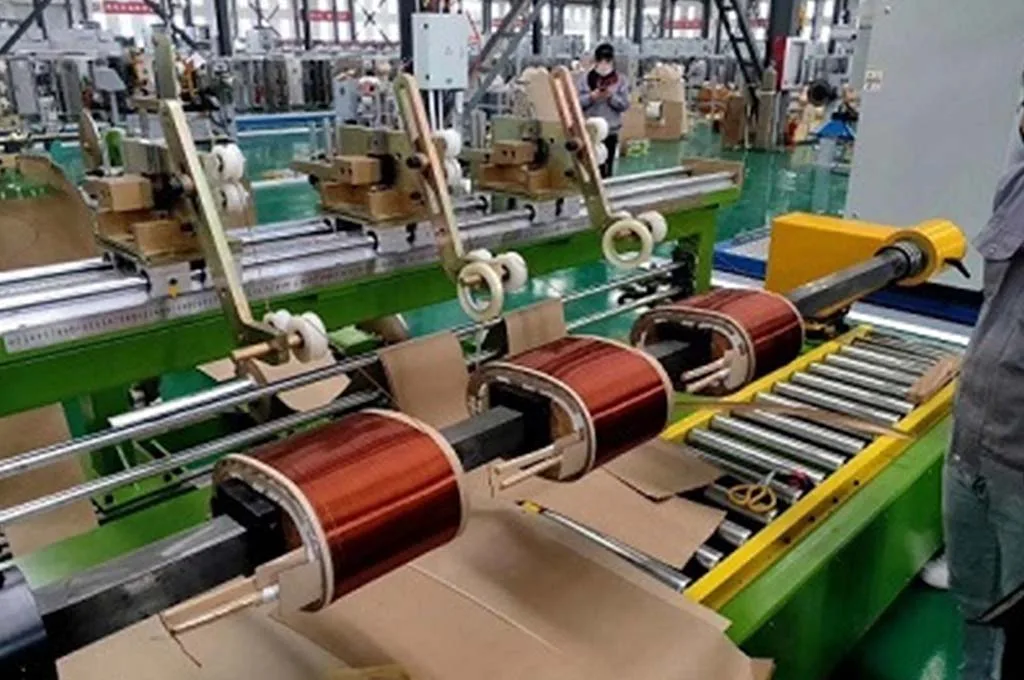

Üç başlı CNC Sarım
BEST™ Uçlar
Transformatör voltaj seviyesi >35kV ise lütfen aşağıdaki bilgilere bakın. ağır hizmet tipi transformatör sarım makinesi veya dikey sarım makinesi. Eğer transformatör voltaj seviyesi <35kV ve tek taraflı akım >200A ise, lütfen aşağıdaki bilgilere bakın. çoklu folyo sarma makinesi. Ayrıca teknik mühendisimizle de iletişime geçebilirsiniz. Bay Robin Satış öncesi destek için.
özellikler
BEST™ yüksek gerilim tel sarma makinesi, mekanik yapısı ve kontrol algoritmasında benzersiz bir tasarıma sahiptir. Makine gövdesi, milin radyal salınımını mikron seviyesine kadar kilitlemek için yüksek rijitliğe sahip elektrikli kilitlemeli punta ile donatılmış tek parça dökme demir bir yatak kullanır. Çok telli sarma işlemleri için BEST™, gelişmiş bir tel yerleştirme dengeleme algoritmasıyla birleştirilmiş bağımsız bir akıllı gerilim giderme sistemi geliştirmiştir. Bu, her bir paralel iletken için bağımsız ve hassas servo ters gerilim sağlarken, ±0,01 mm doğruluk kontrolüyle ince tellerin sıkı ve düzgün bir şekilde düzenlenmesini sağlar.
- Yüksek rijitliğe sahip kilitlenebilir puntalı, tek parça dökme demir yatak.
- Yüksek hassasiyetli CNC tel döşeme
- Yüksek hassasiyetli sabit gerilim kontrol sistemi
- Modüler, özelleştirilmiş mekanik yapı
Teknik parametreler
| Model | GZR-100 | GZR-800 | GZR-1000 | GZR-1400 |
| Maksimum radyal yükseklik | 850 mm | 850 mm | 850 mm | 850 mm |
| Eksenel uzunluk | 250-200 mm | 250-900 mm | 250-1200 mm | 250-1600 mm |
| Tork | 200 | 300 | 300 | 300 |
| Mil hızı | 0-300 dev/dak | 0-240 dev/dak | 0-240 dev/dak | 0-240 dev/dak |
| Hız ayarlama yöntemi | Değişken Frekans | Değişken Frekans | Değişken Frekans | Değişken Frekans |
| Maksimum bobin dış çapı | 500 mm | 600 mm | 800 mm | 1000 mm |
| Minimum bobin iç çapı | 60 mm | 60 mm | 60 mm | 60 mm |
| Maksimum bobin eksenel yüksekliği | 600 mm | 800 mm | 1000 mm | 1400 mm |
| Maksimum yük | 100 kg | 300 kg | 700 kg | 800 kg |
| Yuvarlak tel | Φ0.3—Φ3 | Φ0.3—Φ4 | Φ0.3—Φ4 | Φ0.3—Φ4 |
| Düz tel | 3×12 | 3×12 | 3×12 | 4×12 |
| Kesinlik | ±0,01 mm | ±0,01 mm | ±0,01 mm | ±0,01 mm |
| Güç | 3kW | 5kW | 8kW | 10kW |
Standart dışı destek
Yukarıda belirtilen modeller standart ekipmandır. Ekibimiz, transformatör bobin sarım süreçlerine ve üretim hattı verimlilik gereksinimlerine bağlı olarak standart ekipmanı modüler olarak genişletebilir ve esnek, standart dışı özelleştirmeler gerçekleştirebilir; böylece farklı transformatör üreticilerinin yüksek gerilim tel sargılarının standart dışı özelleştirmesine ilişkin katı koşulları karşılayabilir.
İsteğe bağlı yükseltmeler
- Sarma mekanizması ve milin senkronize çalışması
- Servo tahrikli aktif sabit gerilim kontrolü
- Çoklu CNC otomatik tel sarma yapıları
- Ara katman izolasyon kağıdının otomatik kesimi ve döşenmesi
- Uç izolasyonunun (uç halkalarının) otomatik beslenmesi ve katlanması
- Otomatik sıkıştırma cihazı
- Elektrikli kilitlemeli punta
- Tarif depolama ve üretim verilerinin dışa aktarılması
- Uzaktan işletme ve bakım ve (Nesnelerin İnterneti)
- Çok dilli kullanıcı arayüzü
