dikey sarım makinesi
Ana milin yere paralel olduğu yatay transformatör sarım makinelerinin aksine, dikey sarım makinelerinde ana mil yere diktir. Bobin, yatay olarak dönen bir disk üzerine sarılır. Optimize edilmiş yerçekimi dağılımından ve eksenel sıkıştırmanın kolaylığından yararlanan dikey transformatör sarım makinesi, esas olarak çok ağır ve büyük boyutlu transformatörler için yüksek ve düşük voltajlı bobinlerin, sürekli, karışık veya spiral bobinlerin sarılmasında kullanılır.
BEST™ dikey sarım makinesi
Transformatör üretim ekipmanları alanında köklü bir geçmişe sahip lider bir üretici olarak, BEST™ dikey sargı makineleri, geleneksel ekipmanların kaba kontrol yöntemlerini terk ederek, özellikle onlarca ton ağırlığındaki ağır bobinlerin sarımı sırasında radyal sapma, gerilim bozulması ve boyut toleransları gibi zorlukların üstesinden gelmek için geliştirilmiş, yüksek hassasiyetli mekanik iletimi dijital kapalı devre algoritmalarıyla derinlemesine entegre etmektedir. Sadece standartlaştırılmış dikey sargı makineleri sağlamakla kalmıyor, aynı zamanda fabrika planlamasından ekipman seçimine ve satış sonrası bakıma kadar tüm yaşam döngüsünü kapsayan anahtar teslim projeler de sunuyoruz.

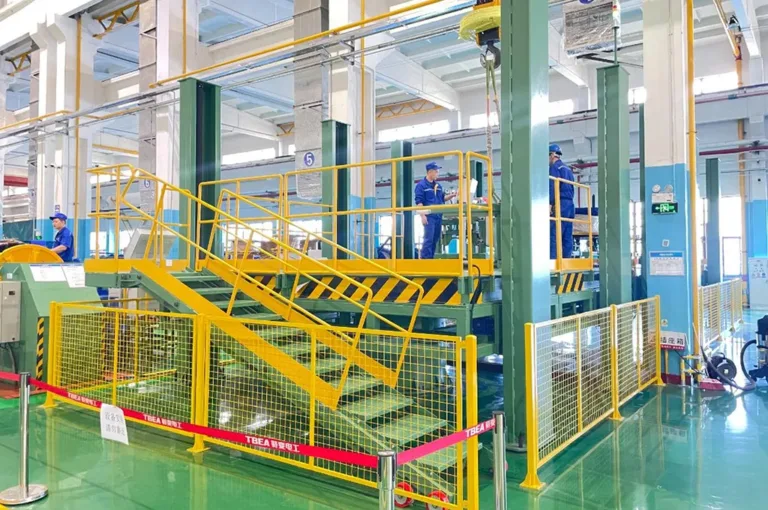

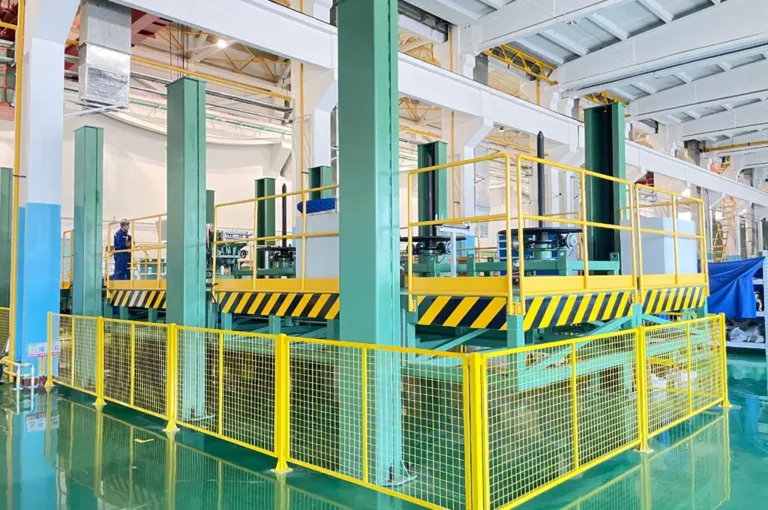

Yere sabitlenmiş dikey sarma

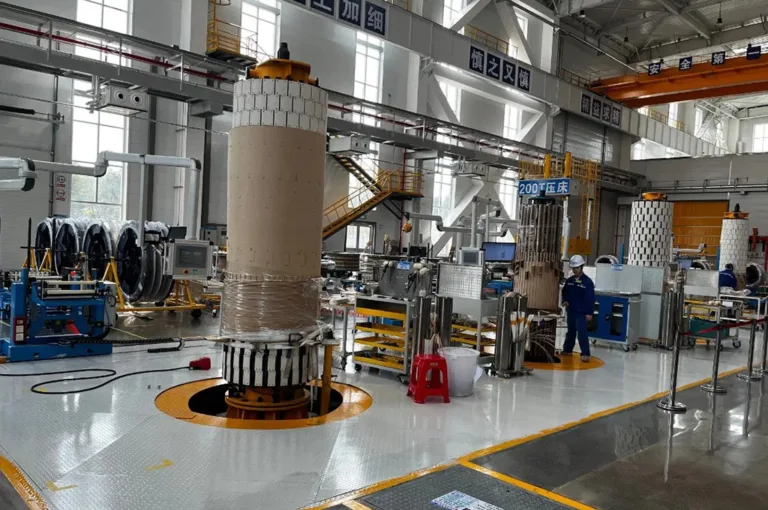

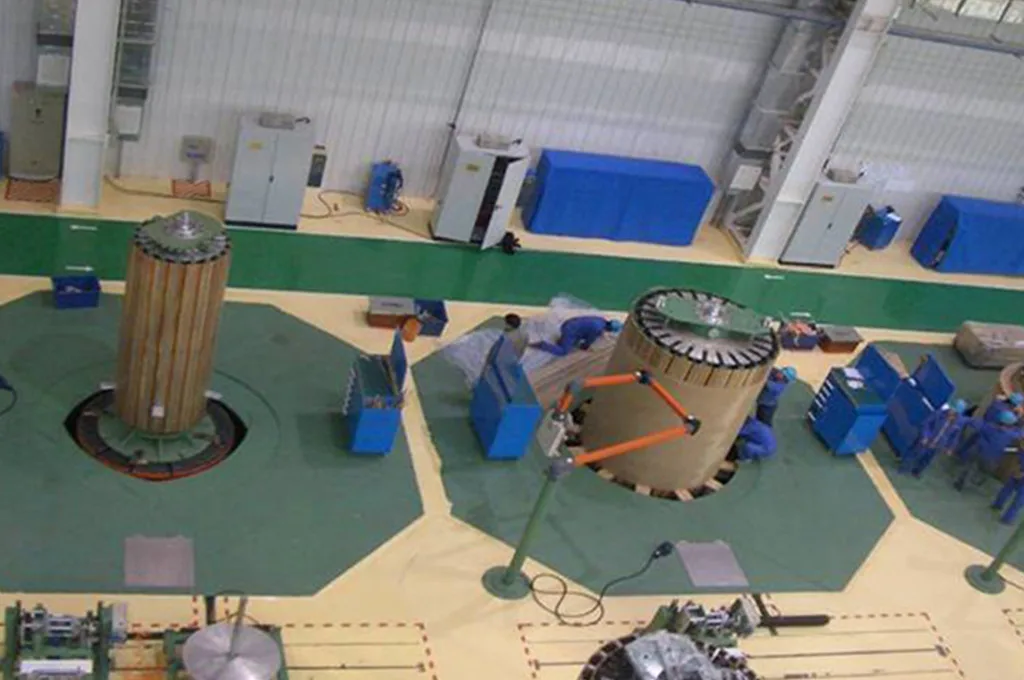

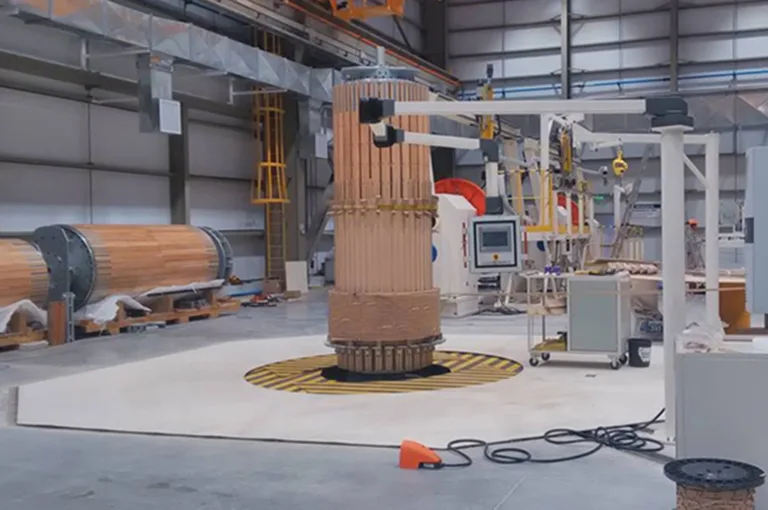

Çukur tipi dikey sargı
özellikler
BEST™ dikey sarım makinesinin mil tahriki, yüksek güçlü değişken frekanslı servo motor ile yüksek hassasiyetli planet redüktörün birleşiminden oluşurken, alt kısımdaki ana dönen bileşen büyük, yüksek hassasiyetli, ağır hizmet tipi bir döner yatak kullanır. Son derece düşük hızlarda (örneğin 0,1 dev/dak) ve onlarca tona ulaşan yüklerle aşırı koşullar altında bile, ekipmanımız sabit, titreşimsiz ve güçlü bir tork üretebilir. Sarım diskinin uç yüzey salınımı ve radyal salınımı mikrometre seviyesinde sıkı bir şekilde kontrol edilerek, bobin sarımının yüksekliği ve eşmerkezliğinde mutlak hassasiyet sağlanır.
- Yüksek torklu, sorunsuz çıkış teknolojisi
- Sıfır sapmalı ağır hizmet tipi destek yapısı
- Eksenel sıkıştırma yardımcı sistemi
- Akıllı takip ve verimli konumlandırma
Teknik parametreler
| Model | LRJ-D-10 | LRJ-D-15 | LRJ-D-25 | LRJ-D-35 |
| Maksimum Yükleme | 10 ton | 15 ton | 25 ton | 35 ton |
| Mil Çapı | 1500 mm | 2000 mm | 2000 mm | 3000 mm |
| Dönme hızı | 0-20 devir/dakika | 0-15 devir/dakika | 0-10 devir/dakika | 0-7 devir/dakika |
| Maksimum dönüş çapı | 2000 mm | 3000 mm | 3000 mm | 3500 mm |
| Maksimum Tork | 20000Nm | 30000Nm | 32000Nm | 32000Nm |
| Kapak plakası genişleme aralığı | 1000-2500 mm | 1200-3000 mm | 1200-3200 mm | 1200-3500 mm |
| Genişleme hızı | 0,5 m/dak | 0,5 m/dak | 0,5 m/dak | 0,5 m/dak |
| Dikey zemin yüksekliği | 350 mm | 350 mm | 350 mm | 350 mm |
| Maksimum gerilim | 10000N | 12000N | 12000N | 12000N |
| Başlangıç yüksekliği | 500 mm | 500 mm | 500 mm | 500 mm |
| Döner motor gücü | 15kW | 22kW | 25kW | 37kW |
| Kaldırma motoru gücü | 7,5 kW | 7,5 kW | 11kW | 15kW |
| Toplam güç | 25kW | 35kW | 42kW | 55kW |
Standart dışı destek
Yukarıda belirtilen modeller standart ekipmandır. Ekibimiz, transformatör bobin sarım süreçlerine ve üretim hattı verimlilik gereksinimlerine bağlı olarak standart ekipmanı modüler olarak genişletebilir ve esnek, standart dışı özelleştirmeler gerçekleştirebilir; böylece farklı transformatör üreticilerinin yüksek gerilim tel sargılarının standart dışı özelleştirmesine ilişkin katı koşulları karşılayabilir.
İsteğe bağlı yükseltmeler
- Aktif Servo Geri Ödeme Standı
- Çoklu Başlıklı Ödeme Rafı
- Kablo Düzleştirme ve Temizleme Cihazı
- Hidrolik/Pnömatik Eksenel Presleme Cihazı
- Otomatik Tel Yönlendirme Mekanizması
- Radyal Pnömatik Presleme Silindiri
- Hidrolik Kaldırma Platformu
- Teleskopik Uzatma Pedalları
- Ön Panel Uzatma Kolları
- Uzaktan işletme ve bakım ve (Nesnelerin İnterneti)
- Çok dilli kullanıcı arayüzü
